航空巡线与管道巡查系统您现在的位置: 网站首页 - 企业产品 - 航空巡线与管道巡查系统

  • 产品名称:航空巡线与管道巡查系统
  • 所在分类:航空巡线与管道巡查系统
  • 详细介绍:

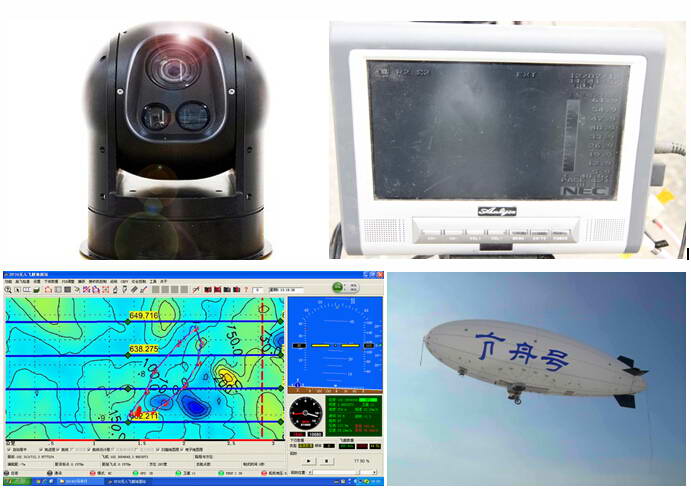

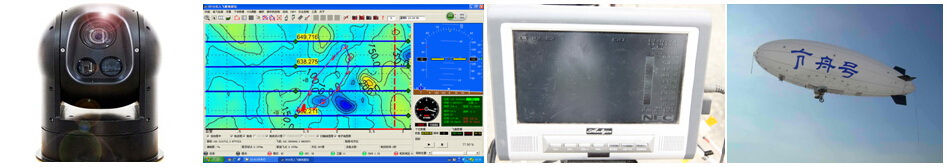

    简介:根据无人遥控飞艇具有安全,低速,长时间滞空和大载重的特点,结合可见光及红外光电球载荷,集成的航空巡线与管道巡查系统,可广泛应用于架空线路及油气管道等巡查需要。系统具有安全,机动,使用成本低,适用于各种环境,展开及回收时间短,升级扩展能力强的突出特点。

    无人飞艇平台系统(型号FZ13A/B , FZ15A/B , FZ20A/B ) 光电球系统 (更多资料见光电球载荷板块)

    FZ13

    气囊材料:聚亚胺酯双面涂层高强UHMWPE复合面料, 长度13M ,体积80m3. 副气囊体积10m3,
    十字形尾翼, 2.4G FUTABA12手持遥控器,玻璃纤维机舱及矢量双发德国3W55Xi汽油发动机(功率:7.5KW),SEIKO,HITEC,FUTABA伺服舵机,DC-DC 12V-12V&12V-8V,起动器,工具箱
    UP30飞艇版自动驾驶仪,手持&自主飞行
    含通讯电台(通讯距离20km),PC地面站
    艇囊压力自动控制系统
    紧急氦气阀
    12V-30AH×2锂离子电池及充电器
    飞行高度<1000m
    续航时间< 4小时
    抗风能力<10m/s

    FZ15

    气囊材料:聚亚胺酯双面涂层高强UHMWPE复合面料, 长度15M ,体积120m3. 副气囊体积20m3,
    十字形尾翼, 2.4G FUTABA12手持遥控器,玻璃纤维机舱及矢量双发德国3W80Xi Ts汽油发动机(功率:12KW),SEIKO,HITEC,FUTABA伺服舵机,DC-DC 12V-12V&12V-8V,起动器,工具箱
    UP30飞艇版自动驾驶仪,手持&自主飞行
    含通讯电台(通讯距离20km),PC地面站
    艇囊压力自动控制系统
    紧急氦气阀
    12V-30AH×2锂离子电池及充电器
    飞行高度<2000m
    续航时间< 4小时
    抗风能力<10m/s

    FZ20

    气囊材料:聚亚胺酯双面涂层高强UHMWPE复合面料,尾翼, 2.4G FUTABA12通道遥控器, 长度20M ,体积320m3. 副气囊体积30m3, 玻璃纤维机舱及矢量双发3W220汽油发动机(功率:32KW),SEIKO,HITEC,FUTABA伺服舵机,DC-DC 12V-12V&12V-8V,起动器,工具箱,系留塔
    UP30飞艇版自动驾驶仪,手持&自主飞行
    含通讯电台(通讯距离20km),PC地面站
    艇囊压力自动控制系统
    紧急氦气阀
    12V-40AH×2锂离子电池及充电器
    飞行高度<3000m
    续航时间< 4小时
    抗风能力<10m/s

    1 (A)NEO-1两轴复合陀螺稳定平台+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储
    (B)NEO-6三轴陀螺稳定平台&滚转轴自动保持水平+非制冷640x480测温型高分辨率红外热像仪+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储
    2  COFDM无线图像传输系统,传输距离20km(500m系留高度)
    3 433Mhz无线通讯电台,传输距离20km(500m系留高度)
    4嵌入式手持终端地面站,完成对吊舱的监控与操作
    5能人工操作吊舱方位俯仰和变焦动作,搜索监控区域
    6能人工操作瞄准线运动,锁定目标并对目标进行自动跟踪;
    7能按照预定的路径,自动搜索由操作员指定的区域;
    8视频叠加功能,能在视频画面实时显示吊舱指向、工作状态等信息
    9 (B) 图像切换处理模块
    10  (B) 温度测量模块
    11 (B) 全区域测温
    12 (B) 画面温度最高点OSD叠加显示
    13 (B) 画面温度最高点锁定框标示
    选配清单
    长距通讯电台:MDS  通讯距离50km
    氦气回收机:电动三相380V/11KW,24m3/小时  (水冷)
    临时充气艇库:保压型PVC充气艇库
