防务安全监视与巡逻系统您现在的位置: 网站首页 - 企业产品 - 防务安全监视与巡逻系统

  • 产品名称:防务安全监视与巡逻系统
  • 所在分类:防务安全监视与巡逻系统
  • 详细介绍:

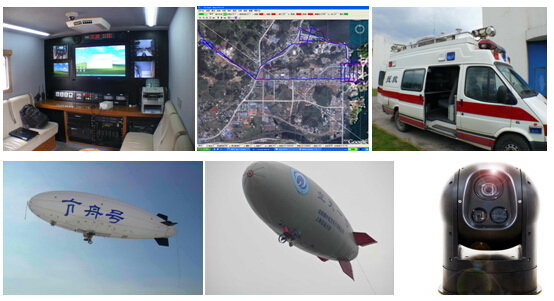

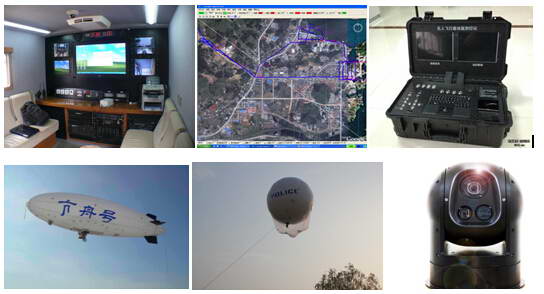

    简介:根据无人氦气浮空器具有安全,低速,长时间滞空和大载重的特点,结合可见光及红外光电球载荷,集成的空中巡逻与监控系统,可广泛应用于陆地与海上的交通监控,防务安全巡逻与监控需要,并在各类大型重大集会,体育赛事等活动中提供安保服务。系统具有安全,机动,使用成本低,适用于各种环境,展开及回收时间短,升级扩展能力强的突出特点。

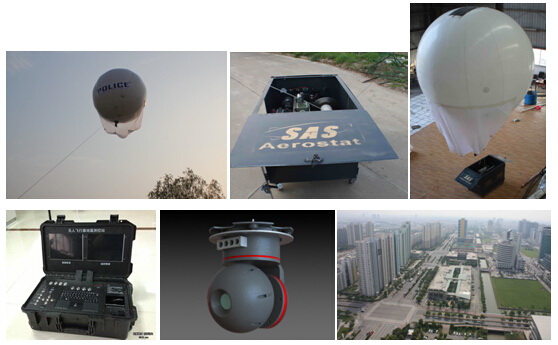

    系留球监控系统

    无人驾驶飞艇巡逻与监控系统

    型号: FZ35TA/B/C,  FZ40TA/B

    型号:FZ13A/B/C/D, FZ15A/B/C/D, FZ20A/B/C/D

    FZ35TA,/FZ35TB/FZ35TC

    1.       FZ35T系留球平台系统:

    球体材料:0.1mm 聚氨酯TPU  (白色,含定向风帆)球体直径:3.5m  体积:24m3

    能源系统:1m2 柔性太阳能薄膜电池,输出:40W/14V,12V/6000mah 锂电池及充电模块,DC-DC/12V-6V模块。

    安全防护:紧急氦气阀,可通过无线链路遥控放气,以及设定系留球高度自动放气

    系留高度<1000m,滞空时间>10天,抗风能力<6级

    2.  卷扬系统:

    DC12V/1.1KW直流卷扬机,含引绳器,可车载

    控制柜:含电器操控台,载荷仓,地面站仓,12V/100AH电池仓,卷扬机设备仓,工具仓,球体储存仓

     迪尼麻系留绳:直径:3mm,长度:800m ,破断力:1.1吨

    3.       光电球系统:

      (A)NEO-1两轴复合陀螺稳定平台+高清1080p@50画质可见光摄像机&50倍光学变焦&可SD卡本地存储

      (B)NEO-1两轴复合陀螺稳定平台+非制冷640x480高分辨率红外热像仪

      (C)NEO-6三轴陀螺稳定平台&滚转轴自动保持水平+非制冷640x480高分辨率红外热像仪+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储

    COFDM无线图像传输系统,传输距离20km

    433Mhz无线通讯电台,传输距离20km

    嵌入式手持终端地面站,完成对吊舱的监控与操作

    能人工操作吊舱方位俯仰和变焦动作,搜索监控区域

    能人工操作瞄准线运动,锁定目标并对目标进行自动跟踪;

    能按照预定的路径,自动搜索由操作员指定的区域;

    视频叠加功能,能在视频画面实时显示吊舱指向、工作状态等信息

    C图像切换处理模块







    FZ13无人驾驶飞艇平台

    气囊材料:聚亚胺酯双面涂层高强UHMWPE复合面料,长度13M ,体积80m3. 副气囊体积10m3,

    十字形尾翼, 2.4G FUTABA12手持遥控器,玻璃纤维机舱及矢量双发德国3W55Xi汽油发动机(功率:7.5KW),SEIKO,HITEC,FUTABA伺服舵机,DC-DC 12V-12V&12V-8V,起动器,工具箱

    UP30飞艇版自动驾驶仪,手持&自主飞行

    含通讯电台(通讯距离20km),PC地面站终端

    艇囊压力自动控制系统

    紧急氦气阀

    12V-30AH×2锂离子电池及充电器

    飞行高度<1000m

    续航时间< 4小时

    抗风能力<10m/s








    FZ15无人驾驶飞艇平台

    气囊材料:聚亚胺酯双面涂层高强UHMWPE复合面料,长度15M ,体积120m3. 副气囊体积20m3,

    十字形尾翼, 2.4G FUTABA12手持遥控器,玻璃纤维机舱及矢量双发德国3W80Xi Ts汽油发动机(功率:12KW),SEIKO,HITEC,FUTABA伺服舵机,DC-DC 12V-12V&12V-8V,起动器,工具箱

    UP30飞艇版自动驾驶仪,手持&自主飞行

    含通讯电台(通讯距离20km),PC地面站终端

    艇囊压力自动控制系统

    紧急氦气阀

    12V-30AH×2锂离子电池及充电器

    飞行高度<2000m

    续航时间< 4小时

    抗风能力<10m/s


    FZ40TA/ FZ40TB

    1.       FZ40T系留球平台系统

       球体材料:0.15mm 聚氨酯TPU  (白色,含定向风帆)球体直径:4m  体积:35m3

    能源系统:2m2 柔性太阳能薄膜电池,输出:80W/14V,12V/6000mah 锂电池及充电模块,DC-DC/12V-6V模块。

    安全防护:紧急氦气阀,可通过无线链路遥控放气,以及设定系留球高度自动放气

    系留高度<2000m,滞空时间>10天,抗风能力<6级

    2.  卷扬系统

    DC12V/1.1KW直流卷扬机,含引绳器,可车载

    控制柜:含电器操控台,载荷仓,地面站仓,12V/100AH电池仓,卷扬机设备仓,工具仓,球体储存仓

    迪尼麻系留绳:直径:4mm,长度:800m ,破断力:1.6吨

    3.  光电球系统

      (A)NEO-P两轴复合陀螺稳定平台+非制冷640x480高分辨率红外热像仪+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储+低分辨率相机

      (B)NEO-P两轴复合陀螺稳定平台+非制冷640x480高分辨率红外热像仪+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储+高分辨率航空相机

    COFDM无线图像传输系统,传输距离20km

    433Mhz无线通讯电台,传输距离20km

    嵌入式手持终端地面站,完成对吊舱的监控与操作

    能人工操作吊舱方位俯仰和变焦动作,搜索监控区域

    能人工操作瞄准线运动,锁定目标并对目标进行自动跟踪;

    能按照预定的路径,自动搜索由操作员指定的区域;

    视频叠加功能,能在视频画面实时显示吊舱指向、工作状态等信息

    图像切换处理模块+手动及自动快门控制






    FZ20无人驾驶飞艇平台

    气囊材料:聚亚胺酯双面涂层高强UHMWPE复合面料,尾翼, 2.4G FUTABA12通道遥控器, 长度20M ,体积320m3. 副气囊体积30m3, 玻璃纤维机舱及矢量双发3W220汽油发动机(功率:32KW),SEIKO,HITEC,FUTABA伺服舵机,DC-DC 12V-12V&12V-8V,起动器,工具箱,系留塔

    UP30飞艇版自动驾驶仪,手持&自主飞行

    含通讯电台(通讯距离20km),PC地面站终端

    艇囊压力自动控制系统

    紧急氦气阀

    12V-40AH×2锂离子电池及充电器

    飞行高度<3000m

    续航时间< 4小时

    抗风能力<10m/s












    光电球系统

    1 (A)NEO-1两轴复合陀螺稳定平台+高清1080p@50画质可见光摄像机&50倍光学变焦&可SD卡本地存储

      (B)NEO-6三轴陀螺稳定平台&滚转轴自动保持水平+非制冷640x480高分辨率红外热像仪+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储

      (C)NEO-P两轴复合陀螺稳定平台+非制冷640x480高分辨率红外热像仪+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储+低分辨率相机

      (D)NEO-P两轴复合陀螺稳定平台+非制冷640x480高分辨率红外热像仪+高清1080p@50帧画质可见光摄像机&50倍光学变焦&可SD卡本地存储+高分辨率航空相机

    2 COFDM无线图像传输系统,传输距离20km

    3 433Mhz无线通讯电台,传输距离20km

    4嵌入式手持终端地面站,完成对吊舱的监控与操作

    5能人工操作吊舱方位俯仰和变焦动作,搜索监控区域

    6能人工操作瞄准线运动,锁定目标并对目标进行自动跟踪;

    7能按照预定的路径,自动搜索由操作员指定的区域;

    8视频叠加功能,能在视频画面实时显示吊舱指向、工作状态等信息

    B/C/D图像切换处理模块

    10 (C/D)手动及自动快门控制

    选配清单

    长距通讯电台:MDS  通讯距离50km

    氦气回收机:电动三相380V/11KW24m3/小时  (水冷)

    柔性太阳能薄膜电池,功率:40W/M2

    PC地面站终端

    临时充气艇库:保压型PVC充气艇库
